详情介绍
| 型号 | 螺杆外径 | 轴承位外径 | 联轴器位外径 | 轴承加螺纹长度 | 联轴器位长度 | 公制螺纹长度 | 衬套长度 | ||||
| MDA型 | d | D | B | E | E1 | F | M | S | C | C1 | |
| MDA10 | 12/14/15 | 10 |
-0.006 -0.017 |
8 | 30 | 36 | 15 | M10*1 | 12 | 5.5 | 5.5 |
| MDA12 | 14/15/16 | 12 |
-0.006 -0.017 |
10 | 31 | 37 | 15 | M12*1 | 12 | 6 | 6 |
| MDA15 | 18/20 | 15 |
-0.006 -0.017 |
12 | 34 | 40 | 20 | M15*1 | 12 | 6 | 6 |
| MDAA15 | |||||||||||
| MDAA20 | 25/28 | 20 |
-0.006 -0.017 |
17 | 45 | 53 | 25 | M20*1 | 15 | 8 | 8 |
| MDAB20 | 49 | 57 | |||||||||
| MDAC20 | 51 | 59 | |||||||||
| MDAB25 | 30/32/36 | 25 |
-0.006 -0.017 |
20 | 57 | 66 | 30 | M25*1.5 | 20 | 9 | 9 |
| MDAC25 | |||||||||||
| MDAB30 | 36/40 | 30 |
-0.006 -0.017 |
25 | 64 | 73 | 38 | M3o*1.5 | 25 | 9 | 9 |
| MDAC30 | 62 | 71 | |||||||||
| MDAB35 | 40/45 | 35 |
-0.006 -0.017 |
30 | 70 | 82 | 45 | M35*1.5 | 25 | 12 | 12 |
| MDAC35 | 66 | 78 | |||||||||
| MDAC40 | 50 | 40 |
-0.006 -0.017 |
35 | 73 | 82 | 50 | M40*1.5 | 30 | 15 | 15 |
关键词：

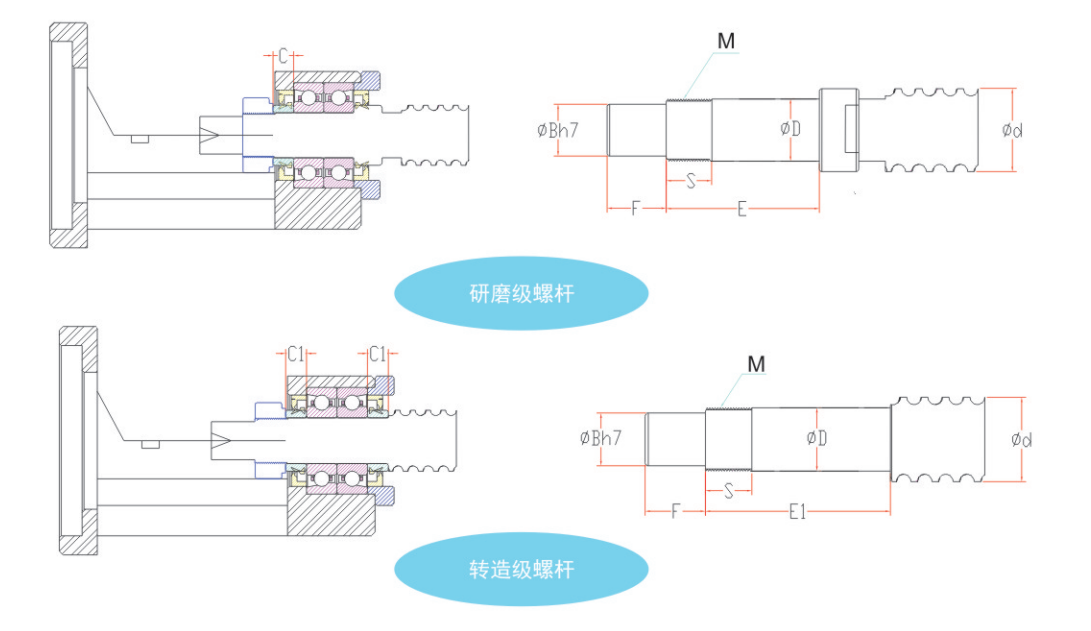

建议轴端加工尺寸(MDA/MDH系列电机座)
