详情介绍
| 型号 | 滚珠螺杆轴外径 | 轴端底部外径 | 端部加工长度 | 公称蠕纹 | 间隔圈长度 | |||||||
| FK型 | EK型 | AK型 | LK型 | d | D | B | E | F | M | S | C | |
| FK05 | EK05 | - | - | 8 | 5 |
-0.006 -0.017 |
23 | 6 | M5*0.5 | 3.5 | ||
| FK06 FKA06 |
EKO6 | - | - | 8 | 6 |
-0.006 -0.017 |
4 | 28 | 8 | M6*0.75 | 8 | 5 |
| FK08 FKA08 |
EKO8 | - | LKO8 | 10,12 | 8 |
-0.006 -0.017 |
6 | 32 | 9 | M8*1.0 | 10 | 5.5 |
| FK10 FKA10 |
EK10 | AK10 | LK10 | 12/14/15 | 10 |
-0.006 -0.017 |
8 | 36 | 15 | M10*1.0 | 12 | 6 |
| FK12 FKA12 |
EK12 | AK12 | LK12 | 14/15/16 | 12 |
-0.006 -0.017 |
10 | 36 | 15 | M12*1.0 | 12 | 10 |
| FK15 FKA15 |
EK15 | AK15 | LK15 | 18/20 | 15 |
-0.006 -0.017 |
12 | 48 | 20 | M15*1.0 | 13 | 10 |
| FK17 | - | - | - | 20/25 | 17 |
-0.006 -0.017 |
15 | 59 | 23 | M17*1.0 | 17 | 10 |
| FK20 FKA20 |
EK20 | AK20 | - | 25/28/30 | 20 |
-0.01 -0.02 |
17 | 64 | 25 | M20*1.0 | 16 | 11 |
| FK25 | - | AK25 | - | 30/32/36 | 25 |
-0.01 -0.02 |
20 | 76 | 30 | M25*1.5 | 20 | 14 |
| FK30 | - | - | 36/40 | 30 |
-0.01 -0.02 |
25 | 73 | 38 | M30*1.5 | 25 | 9 | |
关键词：

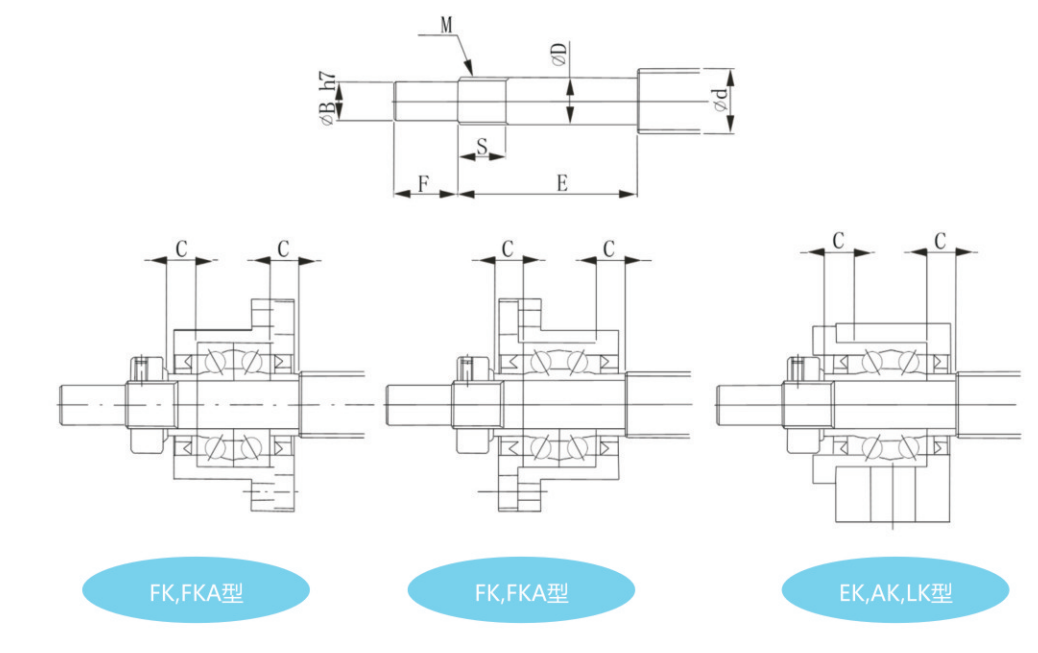

建议轴端加工尺寸(固定座) .....FK,FKA,EK,AK,LK型
