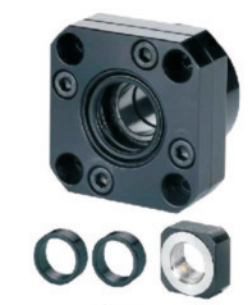

FK系列( 圆型固定座 )

产品编号：

021

所属分类：

产品中心

马达座

概要描述：

1、使用之轴承经预压处理，轴向0间隙。
2、轴承采用台系、日系及我司品牌轴承，采用DF组装,最适宜滚珠螺杆使用。
3、以上轴承品牌为我司优先采用品牌,如有变动订购前另行告知
4、以上型号如选择表面处理为沉镍时则在型号后加N(如:EK20-C5N)。
5、以上型号如选择表面处理为沉镍时则在型号后加N(如:FK20-C5N)

在线留言

详情介绍

型号	轴径dl	L	H	F	E	Dg6		A	PCD	B	安装方法A		安装方法b		X	Y	Z	M	T	重量kg
型号	轴径dl	L	H	F	E	Dg6		A	PCD	B	L1	T1	L2	T2	X	Y	Z	M	T	重量kg
Fk05	5	16.5	6	10.5	18.5	20	-0.007 -0.02	34	26	26	5.5	3.5	5	3	3.4	6.5	3.5	M3	11	0.08
FK06	6	20	7	13	22	22	-0.007 -0.02	36	28	28	5.5	3.5	6.5	4.5	3.4	6.5	4	M3	12	0.1
FK08	8	23	9	14	26	28	-0.007 -0.02	43	35	35	7	4	8	5	3.4	6.5	4	M3	14	0.2
FK10	10	27	10	17	29.5	34	-0.009 -0.025	52	42	42	7.5	5	8.5	6	4.5	8	4	M3	16	0.2
FK12	12	27	10	17	29.5	36	-0.009 -0.025	54	44	44	7.5	5	8.5	6	4.5	8	4	M4	19	0.3
FK15	15	32	15	17	36	40	-0.009 -0.025	63	50	52	10	6	12	8	5.5	9.5	6	M4	22	0.4
FK17	17	45	22	23	47	50	-0.010 -0.025	77	62	61	11	g	14	12	6.6	11	10	M4	24	0.9
FK20	20	52	22	30	50	57	-0.010 -0.029	85	70	68	8	10	12	14	6.6	11	10	M4	30	1.2
FK25	25	57	27	30	59	63	-0.010 -0.029	98	80	79	13	10	20	17	9	15	13	M5	35	1.6
FK30	30	62	30	32	61	75	-0.010 -0.029	117	95	93	11	12	17	18	11	17.5	15	M6	40	2.4

选型表

型号	订购编号	适用螺杆外径精度级别		使用轴承			表面处理	发黑适合普通环境
型号	订购编号	适用螺杆外径精度级别		型号/级别	品牌	最大启动扭矩	表面处理
FK06	FK06	￠8	C3-C10	706A P5	TPl	190	发黑
	FK06-C3		C3	706A P5	NSK
	FK06-C5 FK06-N		C5-C10	706A PO	SHISIoN
	FK06-C5 FK06-N		C3-C10	706A PO	SHISIoN
	FK06-G3N		C3	706A P5	TPI NSK		沉镍
	FK06-C5N		C5-C10	706A PO	SHISION		沉镍
FK08	FK08	￠10 ￠12	C3-C10	708A P5	TPI	210	发黑
	FK08-C3		C3	708A P5	NSK
	FK08-C5		C5-c10	708A PO	SHIisIoN
	FK08-N		C3-c10	708A P5	TPI		沉镍
	FK08-C3N		C3	708A P5	NSK			$PIC\$ 沉镍适合无尘环境
	FK08-C5N		C5-C10	708A PO	SHISION
FK10	FK10	￠12 ￠14 ￠15	C3-C10	7000A P5	TPI	190	发黑
	FK10-C3		C3	7000A P5	NSK
	FK10-C5		C5-c10	7000A PO	SHISION
	FK10-N		C3-C10	7000AP5	TPI		沉镍
	FK10-C3N		C3	7000AP5	NSK
	FK10-C5N		C5-C10	7000A Po	SHISION
FK12	FK12	￠14 ￠15 ￠16	C3-C10	7001AP5	TPI	210	发黑
	FK12-C3		C3	7001AP5	NSK
	FK12-C5 FK		C5-C10	7001A PO	SHISION
	FK12-N		C3-C10	7001AP5	TPI		沉镍
	FK12-C3N		C3	7001AP5	NSK
	FK12-C5N		C5-C10	7001A PO	SHISION
FK15H	FK15 FK15-C3	￠18 ￠ 20	C3-C10 C3	7002A P5	TPI NSK	230	发黑
	FK15-C5		C5-C10	7002A Po	SHISION		发黑	发黑适合普通环境
	FK15-N		C3-C10	7002A P5	TPI		沉镍
	FK15-C3N		C3	7002A P5	NSK
	FK15-C5N		C5-C10	7002A PO	sHISION
FK17	FK17	￠20 ￠25	C3-C10	7203AP5	TPI	370	发黑
	FK17-C3		C3	7203AP5	NSK
	FK17-C5		C5-C10	7203A PO	SHISION
	FK17-N		C3-c10	7203A P5	TPI		沉镍
	FK17-C3N		C3	7203A P5	NSK
	FK17-C5N		C5-c10	7203A PO	SHISION
FK20	FK20	￠25 ￠28	c3-c10	7204A P5	TPI	550	发黑
	FK20-C3		C3	7204A P5	NSK
	FK20-C5		C5-C10	7204APO	SHISION
	FK20B-C5 FK20-N		C5 C3-C10	7204B P5	SHISION TPl	660
	FK20-C3N		c3	7204A P5	NSK	550	沉镍	沉镍适合无尘环填
	FK20-C5N		C5-C10	7204A PO	sHISION	550
	FK20B-C5N		C5	7204B P5	SHISION	660
FK25H	FK25	￠32 ￠36	C3-C10	7205A P5	TPI	730	发黑
	FK25-C5		C5	7205A P5	SHISION	730
	FK25B-C5		C5	7205B P5	SHISION	1000
	FK25B-C5N		C5	7205A P5	SHISION	1000	沉镍
	FK25-N		C3-C10	7205A P5	TPI	730
	FK25-C5N		C5		SHISION	730
FK30	FK30	￠36 ￠40	C3-C10	7206A P5	TPI	1050	发黑
	FK30-C5		C5	7206A P5	SHIsION	1050
	FK30B-C5		C5	7206B P5	SHISION SHISION	1250
	FK30B-C5N		C5	7206A P5	SHISION SHISION	1250	沉镍
	FK30-N		C3-C10	7206A P5	TPI	1050
	FK30-c5N		C5		sHISIoN	1050
